CULTEX RFS Compact
Radial Flow System의 컴팩트 버전

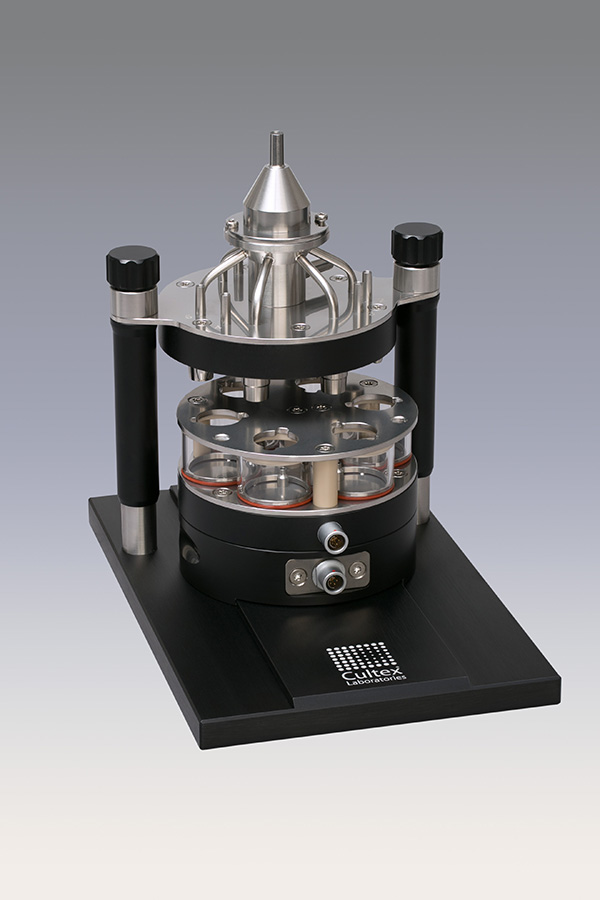

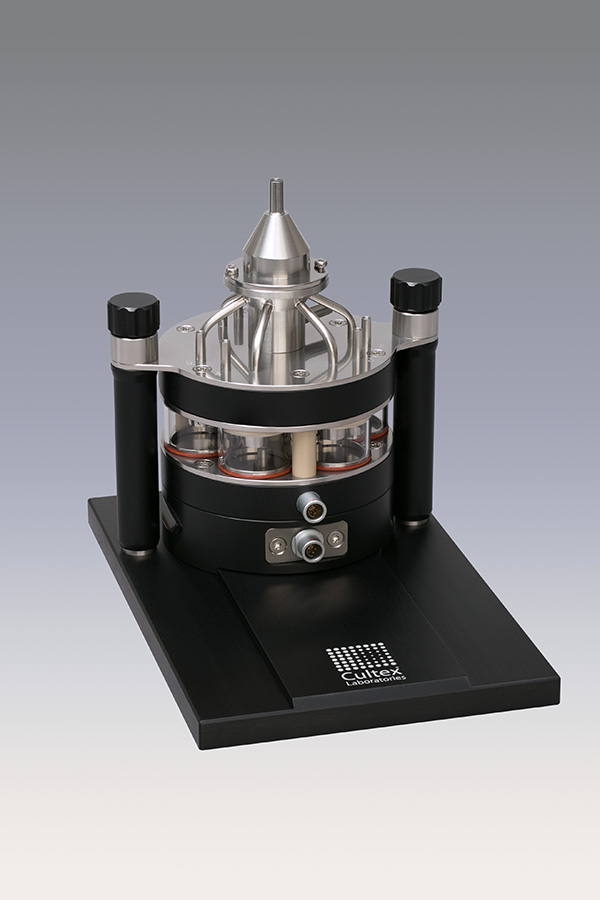

CULTEX RFS의 컴팩트 버전. 6개 노출 포지션(시험 3개 + 음성 대조 3개)으로 동시 시험/대조 실험이 가능합니다. 내장 전자 히팅(37℃)으로 외부 수욕이 필요 없으며, 호흡기 및 피부 세포, 조직 구조체까지 호환됩니다.
견적 요청 / 문의하기핵심 기능
Dual-Mode 노출 설계
Mode 1에서는 6개 포지션 모두 시험 대기에 노출하고, Mode 2에서는 중앙 입구에서 3개 포지션으로만 에어로졸을 보내고 나머지 3개에는 클린에어를 공급합니다. 한 번의 런 내에서 시험군과 음성대조군을 동시에 운영할 수 있어 인터-런 변동성이 제거됩니다.
내장 전자식 37℃ 히팅
외부 수욕(water bath) 연결 없이 본체 내부의 전자식 히팅으로 37℃를 유지합니다. 호스·튜빙·항온수 누수 위험이 사라지고 셋업이 단순해져 풋프린트가 작아집니다.
6개 포지션 병렬 운영
한 번에 6개 인서트를 동시 노출시켜 통계적 검정력을 확보하면서도 표준 RFS의 단일-포인트 방사형 분배 원리를 그대로 유지합니다. 각 포지션은 개별 배지 공급으로 독립 운영됩니다.

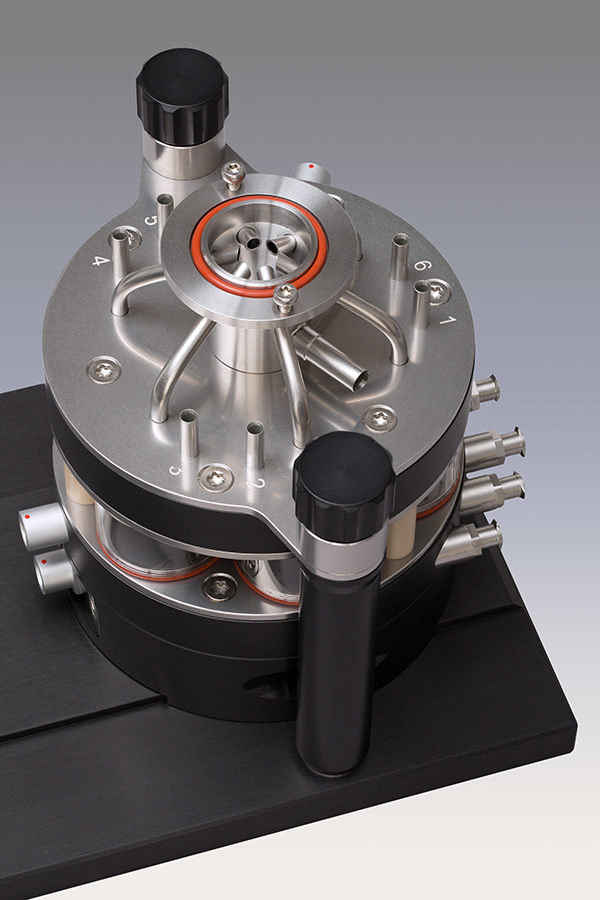

균질한 방사형 에어로졸 분배
한 개의 sampling point에서 시험 대기를 방사형으로 분배해 모든 인서트 표면에 균일하게 도달시킵니다. 입자 침착의 재현성이 보장되어 dose-response 관계 수립과 반복 노출 연구에 적합합니다.

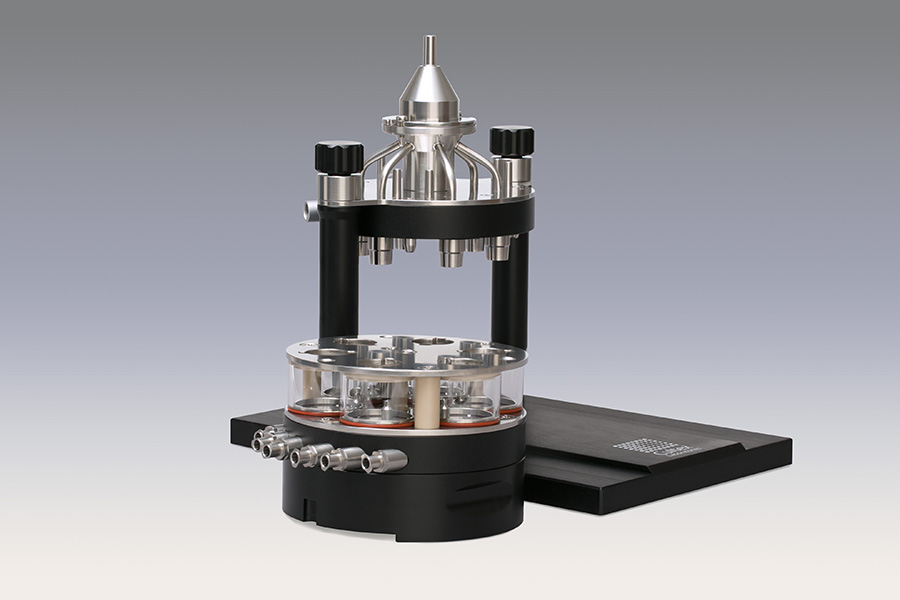

컴팩트 모듈러 폼팩터

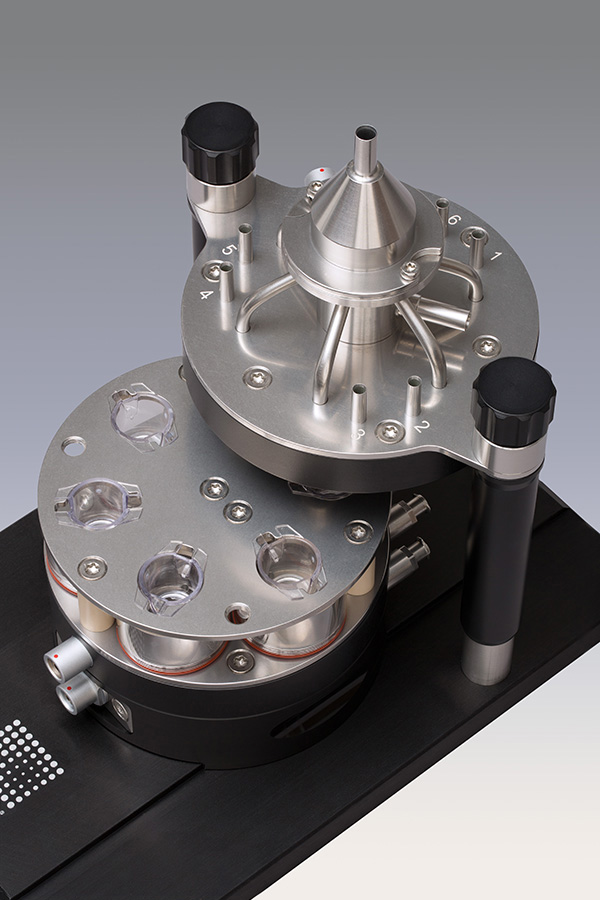

Aerosol-guiding module과 sampling module 2부 구조로 단순화되어 외부 수욕·복잡한 배관 없이 설치 가능합니다. 한정된 BSL 후드 또는 ALI 워크스테이션 공간에서 효율적으로 운영됩니다.
EDD·DG·HyP 모듈 호환
CULTEX EDD(정전기 증착), DG(dust generator), HyP(hydraulic press)와 결합 가능합니다. 자연 침강만으로 닿기 어려운 미세·나노입자의 침착 효율을 끌어올리고 건식 분진 에어로졸까지 통합 시험할 수 있습니다.
Dual-mode 노출 설계 — Mode 1 vs Mode 2
RFS Compact의 핵심 차별점은 exposure top(aerosol-guiding module)을 교체하는 것만으로 두 가지 운영 모드를 선택할 수 있다는 점입니다. Mode 1(Atmosphere only)에서는 6개 인서트 모두에 동일한 시험 대기를 분배하여 n=6 병렬 통계를 한 번에 확보합니다. Mode 2(Atmosphere and clean air)에서는 중앙 입구의 에어로졸이 3개 포지션으로만 전달되고 나머지 3개 포지션은 클린에어 라인에 연결되어 동일 런·동일 환경에서 음성대조군을 동시에 운영합니다. 인터-런 편차(배양 일자·온도 변동·세포 패시지 차이 등)가 제거되어 통계적 검정력과 데이터 신뢰성이 크게 향상됩니다.
- •Mode 1: 6포지션 전체 시험 대기 노출(병렬 6 replicates)
- •Mode 2: 시험 3 + 클린에어 음성대조 3 동시 운영
- •Exposure top 교체만으로 모드 전환 — 본체·인서트 재셋업 불필요
- •동일 런 내 음성대조로 inter-experiment variability 제거
내장 전자식 히팅 — 외부 수욕이 필요 없는 ALI 환경

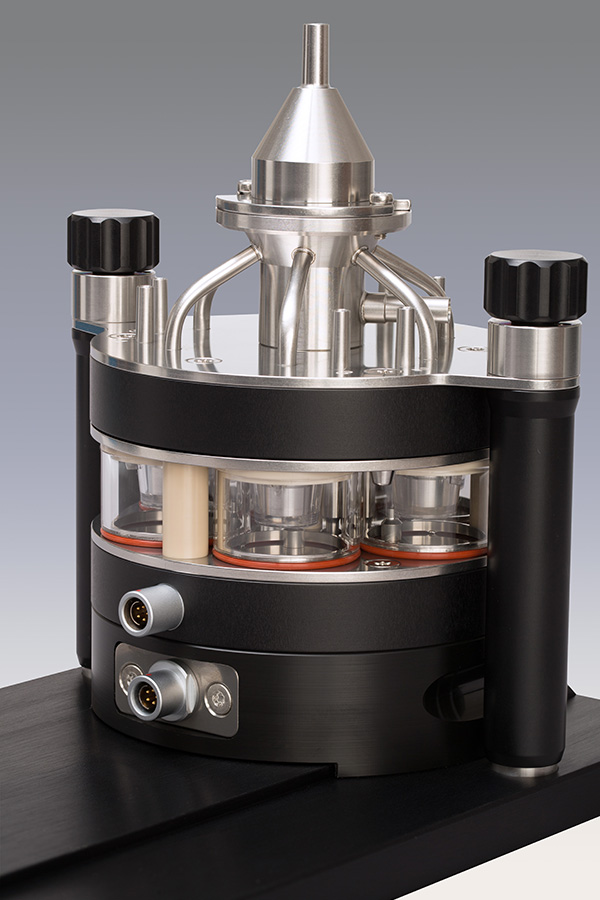

표준 CULTEX RFS는 37℃ 유지를 위해 외부 thermostatic water bath와 항온수 순환 라인을 필요로 했지만, RFS Compact는 본체에 전자식 히팅(electronic heating)을 내장하여 별도 수욕 없이 sampling module 하부 배지·인서트 멤브레인 부위를 37℃로 정밀 제어합니다. 항온수 누수·미생물 오염 위험이 제거되고, 워밍업 시간이 단축되며, 배관·펌프·열교환기를 위한 벤치 공간이 절약됩니다. Static medium supply는 인서트 멤브레인 하부에서 포지션별 개별 공급되어 노출 시간 동안 세포 생존성을 안정적으로 유지합니다.
- •37℃ 전자식 히팅 — 수욕·순환 펌프·튜빙 불필요
- •포지션별 개별 static medium supply로 인서트 멤브레인 하부 환경 유지
- •워밍업·셋업 시간 단축, 누수·교차오염 리스크 감소
- •BSL2 후드·ALI 워크스테이션 등 협소 공간 설치 친화적
6.5/12 mm 듀얼 인서트 호환과 어댑터 시스템
RFS Compact는 셋업당 한 가지 인서트 사이즈(6.5 mm 또는 12 mm)를 운영하는 단일 포맷 시스템입니다. 어댑터 라인업은 6.5 mm 측 Transwell·Falcon·Test Insert와 12 mm 측 Transwell·Falcon·Millicell·Test Insert를 모두 커버하며, Emission Duct(6.5-1.5 또는 12-2.0)와 Filter Holder 12를 조합해 실험 디자인을 유연하게 구성합니다. 호흡기 cell line(A549, BEAS-2B, Calu-3, 16HBE14o-)과 1차 세포(NHBE), mono-culture·co-culture, 그리고 12 mm 인서트 기반 reconstituted human airway tissue construct까지 동일 본체에서 운영 가능합니다.
- •6.5 mm 라인업: Transwell / Falcon / Test Insert 6.5 + 전용 어댑터
- •12 mm 라인업: Transwell / Falcon / Millicell / Test Insert 12 + 전용 어댑터
- •A549·BEAS-2B·Calu-3·16HBE14o-·NHBE 등 호흡기 cell line 검증
- •Mono-culture·co-culture·3D airway tissue construct 모두 지원
기술 사양
| 노출 포지션 | 6개 (시험 3 + 음성대조 3, 동시 운영 가능) |
|---|---|
| 호환 인서트 | 6.5 mm 또는 12 mm (Falcon/Transwell, 셋업당 1종) |
| 재질 | 붕규산 유리, 폴리싱 스테인리스 스틸, 경질 알루마이트, 실리콘, POM, PEEK |
| 멸균 | 전 부품 오토클레이브 가능 |
| 온도 제어 | 37℃ (내장 전자 히팅, 수욕 불필요) |
| 배지 공급 | 정적 — 포지션별 개별 제어 공급 |
애플리케이션
흡입 독성학
- •산업용 화학물질(가스 및 입자상) 흡입 독성 평가
- •담배 연기 및 전자담배 에어로졸 노출 시험
- •흡입 의약품·치료제(inhalation drug delivery) 효능·안전성 평가
- •농약·살생물제 휘발성 성분의 호흡기 영향 분석
환경·미세입자
- •실내·실외 공기질(PM2.5, PM10) 기도세포 영향 연구
- •작업장 분진·미세입자 직업노출 평가
- •엔지니어드 나노물질·나노입자 호흡기 독성 스크리닝
- •복합 대기오염 혼합물(complex mixtures) 평가
소비재·규제 시험
- •소비재(consumer products) 흡입 위해성 평가
- •전자담배 액·연무 비교 시험
- •규제기관·CRO·군 연구소 대상 GLP 호환 시험
- •Acute inhalation hazard 분류용 viability assay (25/50/100 µg/cm² dose)
병렬 스크리닝·메소드 검증
- •Mode 2 — 동일 런 내 시험군 + 클린에어 음성대조 동시 운영
- •Mode 1 — 6 replicates 병렬 dose-response·반복 노출 시험
- •Inter-laboratory ring trial 호환 (A549 ALI 검증 모델)
- •EDD 결합 시 미·나노입자 침착 효율 향상
CULTEX RFS Compact vs RFS 비교
| 사양 | CULTEX RFS Compact | CULTEX RFS |
|---|---|---|
| 노출 포지션 수 | 6개 (시험 3 + 음성대조 3 동시 가능) | 3개 챔버 |
| 호환 인서트 | 6.5 또는 12 mm Falcon·Transwell·Millicell (셋업당 1종) | 6.5 / 12 / 24 mm Falcon·Transwell + 35 mm petri |
| 35 mm 페트리 디시 호환 | — | ✓ (변형 Ames 시험) |
| 동일 런 내 시험+음성대조 동시 노출 | ✓ (Mode 2) | — |
| 온도 제어 방식 | 내장 전자식 히팅 37℃ (수욕 불필요) | 외부 수욕 37℃ 순환 |
| 배지 공급 모드 | Static — 포지션별 개별 공급 | Static / Intermittent / Continuous — 챔버별 개별 선택 |
| 변형 Ames 돌연변이 시험 | — | ✓ |
| 방사형 분배 원리 | ✓ (단일 sampling point) | ✓ (단일 sampling point) |
| EDD 정전기 증착 모듈 결합 | ✓ | ✓ |
| DG·HyP 보조 모듈 연동 | ✓ | ✓ |
| 오토클레이브 재멸균 | ✓ | ✓ |
| 폼팩터·설치 요건 | 컴팩트 — 외부 수욕·배관 불필요 | 표준 — 외부 thermostatic water bath 필요 |
| 주 활용 시나리오 | 단일 인서트 포맷 병렬 스크리닝 + 동시 음성대조 | 다양한 인서트 포맷·dose-response·Ames 통합 연구 |
